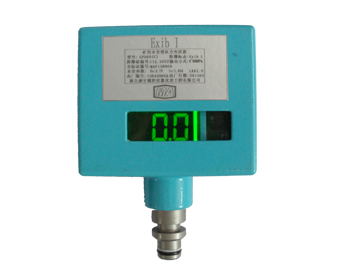

GPD60C礦用本安型壓力變送器

【產品介紹】：

       本產品能根據用戶設置時間定期采集數據并且顯示當前壓力值，通過FYF0.2（礦用本安型紅外遙控發送器）或直接與電腦連接，來讀取存儲數據。產品功耗幾抵，電池典型工作壽命為1年。利用該產品將大大提高了用戶對煤礦現場壓力環境的水平監控。

      本產品包含以下模塊：信號采集、數據存儲、紅外收發、人機交互。

具體工作方式為：用戶通過按鍵輸入或者光照感應啟動變送器，系統根據用戶設置的時間定時采集或存儲數據，在此期間單片機切斷部分外圍電路電源，同時進入休眠狀態，以節省電源。當達到用戶設置的時間時，時鐘芯片產生中斷信號喚醒單片機，重新開始工作。

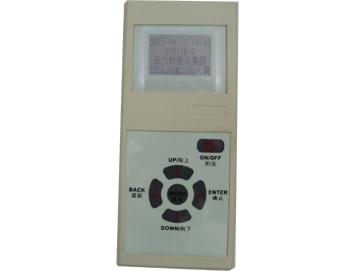

FYF0.2（礦用本安型紅外遙控發送器）

本產品與GPD60(C)礦用本安型壓力變送器配套使用。作為數據采集的中間紐帶，我們采用高穩定性的芯片快速準確處理數據，大容量存儲芯片保證數據可靠性。遙控發送器利用紅外通信單元實現與變送器的通信，也可通過RS232接口將數據上傳至電腦。

主要由通信單元、存儲單元、顯示單元、鍵盤模塊組成。

本產品采用低功耗MCU為整個發送器的核心，用戶通過按鍵選中菜單中所提供的功能，利用紅外通信單元實現與變送器的通信，讀取其壓力數據或者設置其參數，數據存儲單元可保存128臺變送器的壓力數據，可通過RS232通信接口將數據參數上傳至電腦。產品采用液晶顯示界面，實時時鐘單元提示當前時間并用于校準從機的時間。整個產品采用低功耗設計，待機時間切斷主電路電源，超時關閉背光或者自動關機等。

【系列用途】：

煤礦領域

油氣領域

無人值守壓力測量現場

【產品特點】：

◆3.6V電池供電

◆超大存儲容量，可存儲52萬組數據

◆實時儲存數據

◆超低功耗，靜態電流低于５uA

◆按鍵或燈光照射可啟動

◆采集周期和報警壓力可調

◆超壓報警，最大承受壓力180MPa

◆產品具備煤安認證

FYF0.2 :

◆紅外通訊

◆3秒快速開機響應

◆開機無需重設時間

◆人性化界面設計

◆采用3節5號電池供電，容易更換

◆可與PC連接，方便查看歷史數據

【應用概述】：

GPD60(C)礦用本安型壓力變送器為手動液壓支架的配套產品，手動液壓支架在于進行液壓支架的工作質量的監控，即礦壓監測，反映的是一個安全指標。壓力傳感器實時檢測液壓支架壓力的變化值，包括前支柱壓力、后支柱壓力和前伸梁壓力，并能將壓力變化量傳輸給數據采集站進行下一步的處理。

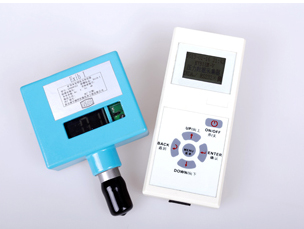

FYF0.2與GPD60(C)變送器配套使用構成一套完整的壓力采集系統，其紅外數據采集器利用紅外通信讀取變送器所存儲的壓力數據，并上傳至PC機供系統做數據分析。

【產品參數】：

GPD60(C) :

本  安 參 數：電池最高開路電壓    ：3.7V ；電池最大輸出電流   ：1.85A

額定工作電壓：3.6V；

最大工作電流：20mA

電  池類型：鋰－亞硫酰氯電池（符合煤安要求）

產  品輸出：表頭顯示壓力（0~60MPa）

基  本誤差：±1%FS

FYF0.2 :

電池組最高開路電壓：4.3V；電池組最大輸出電流：7.40A

額定工作電壓：4.1V

工  作電流：20mA

發送距離范圍：（0~0.2）m

發送角度范圍：（0~30）°

電池符合煤安要求；

發送器與變送器正常通信，可以對GPD60(C)實現各種參數修改設置和儲存壓力數據。通信方式采用紅外無線通信IrDA標準1.0，波特率115.2K；

發送器與電腦正常通信，可以讀取發送器的參數設置和壓力數據。通信方式采用RS232接口，波特率115.2K；

【產品規格選型】：GPD60(C)；FYF0.2

略

【產品尺寸圖】：

                              GPD60(C)                                                                      FYF0.2

【產品毛重】：1015g（GPD60(C)）、220g

【產品凈重】：965g（GPD60(C)）、170g（FYF0.2）
