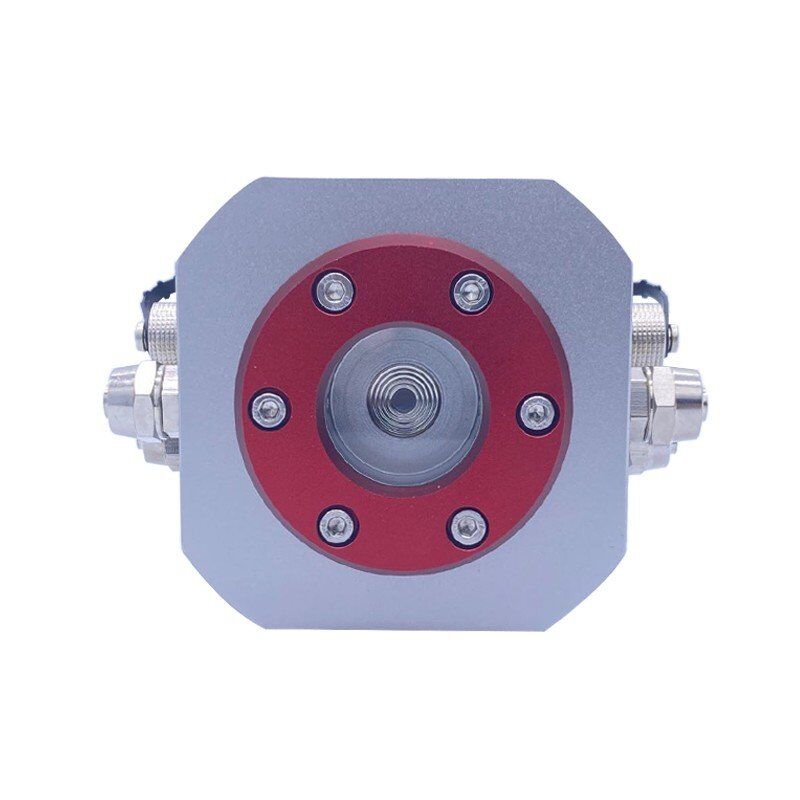

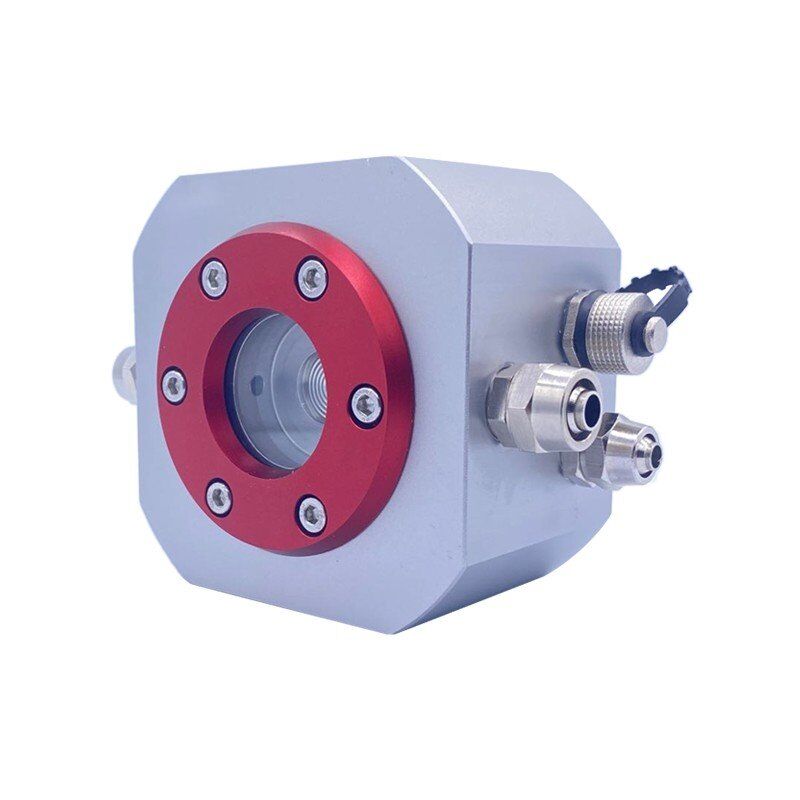

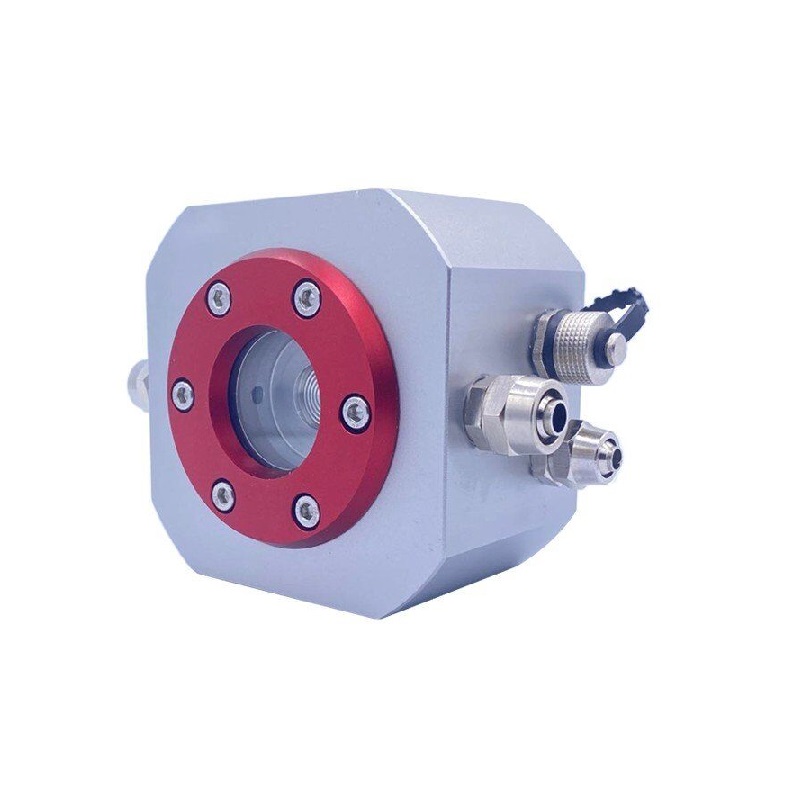

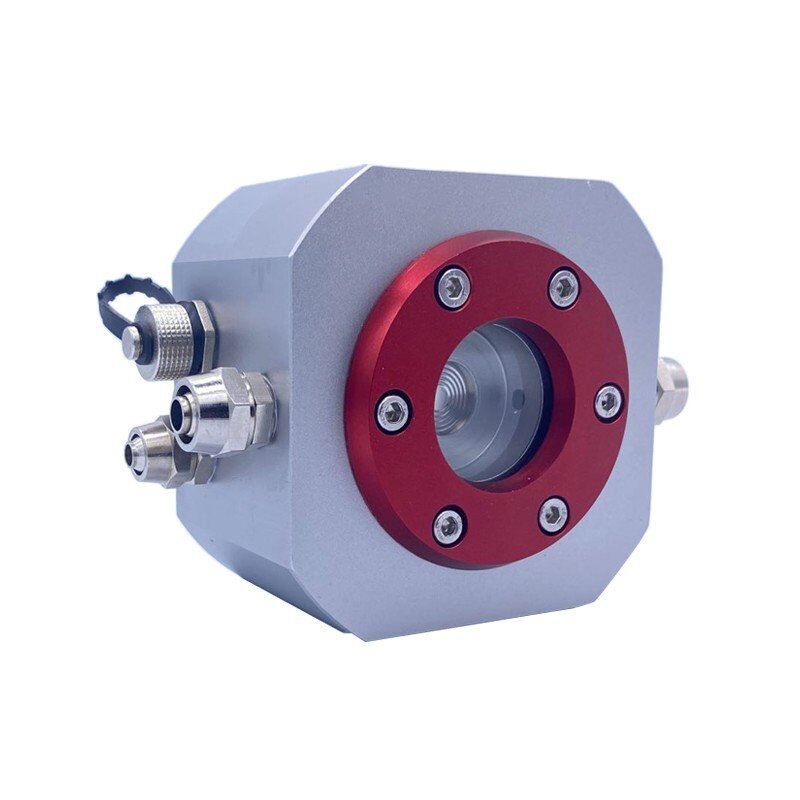

HDS101S液壓式靜力水準儀

應用領域

軌道交通路基沉降監測

地鐵支撐墻沉降監測

隧道上部山體及建筑物

高速公路路基、邊坡沉降檢測

橋墩、基坑沉降檢測

大壩及水利樞紐、高層建筑的基礎

核電站、大型水電站

綜合管廊沉降監測

產品特點

       地基沉降是一個緩慢過程，在任何較短時期，反映到儲液罐液面的變化都會(huì )非常細微，能否實時、精確地檢測到這個微小變化，反映出地基的微小沉降，做到防微杜漸，是衡量一個靜力水準儀產品好壞的關鍵，這對系統所集成液位傳感器的實時性、精密性提出了極高要求。由于是戶外安裝，液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外，靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標，是由一個高精度的磁致伸縮液位計，加上儲液罐、液位浮子、保護罩、調平支架、通聯氣、水管等部件組成。

主要技術參數

被測介質: 液體

壓力形式：壓差

量   程: 0～200mmH2O, 0～1000mmH2O ,0～20mH2O (量程可定制)

溫度量程: -40~100℃

輸   出: RS485數字信號(MODBUS-RTU協議)、4~20mA

綜合精度: 0.02~0.10%FS

顯示分辯率: 0.01mmH2O

供   電: 12V Dc（7～30VDC,極限5VDC）

絕緣電阻: ≥1000 MΩ/100VDC

補償溫度: -20～60℃（特殊溫區訂貨時注明,可定制補償-30℃）

介質溫度: -40～85℃

環境溫度: -40～80℃

儲存溫度: -40～85℃（相對濕度 0～95% RH）

密封等級: IP67/(可定制IP68)

過載能力: 150%FS

響應時間: ≤5mS

穩 定 性: ≤±0.03%FS/年

振動影響: ≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

電氣連接: 四芯防水航空接插件

連接材料: 航空鋁合金，氧化

過程連接: Ф10mmPU液管、Ф8mmPU氣管，特殊可定制

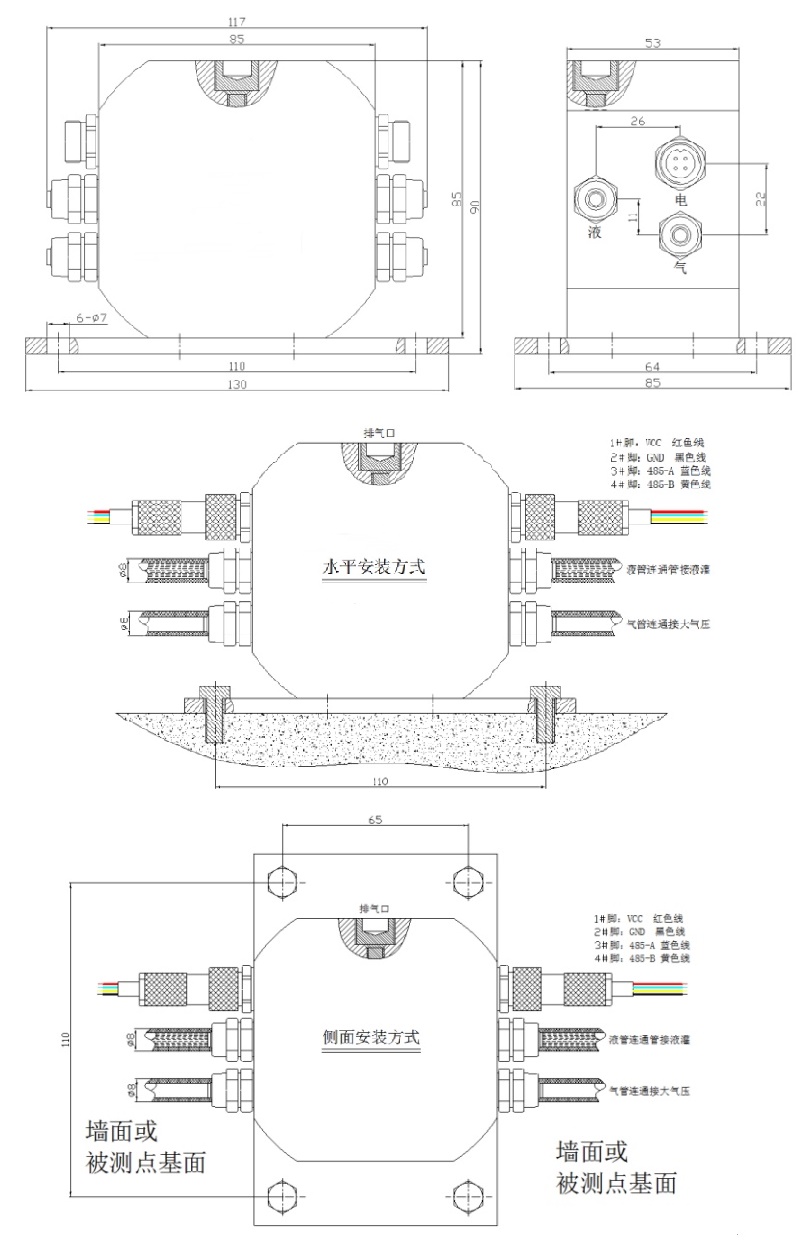

尺寸及安裝示意圖

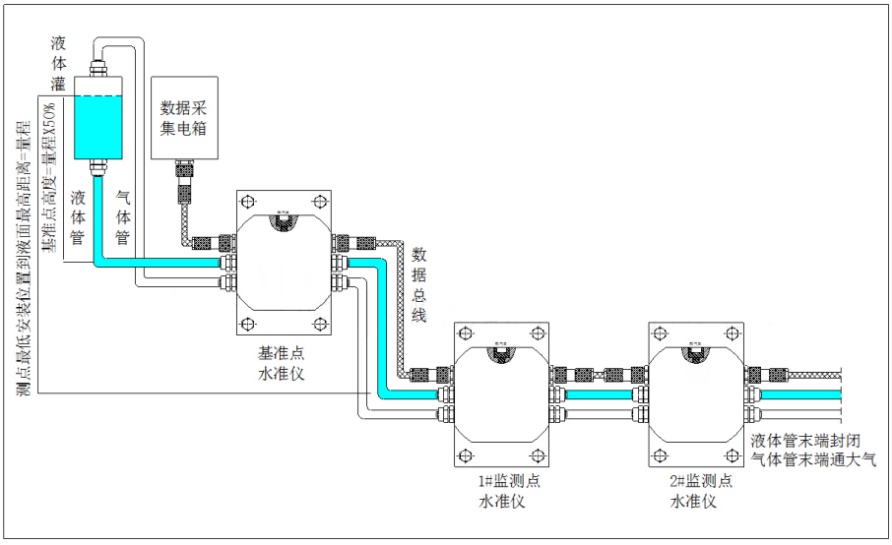

多點監測安裝示意圖

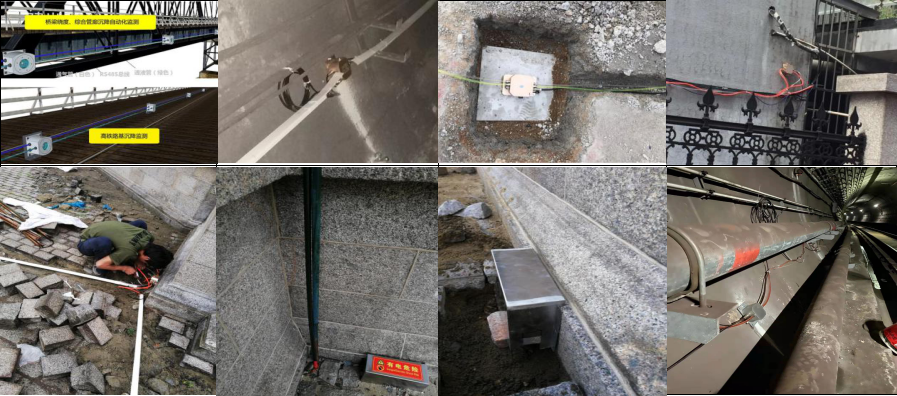

靜力水準儀現場安裝圖
