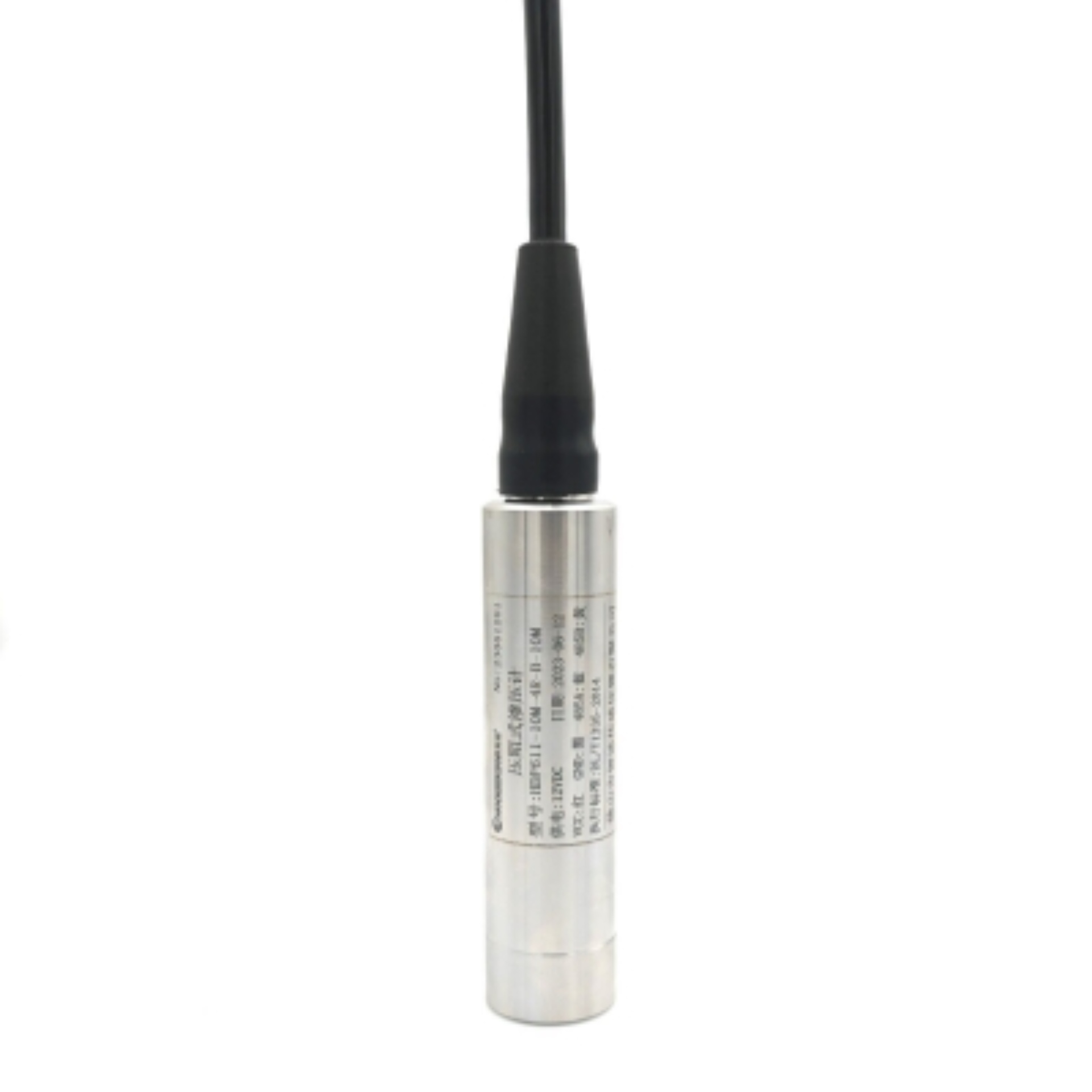

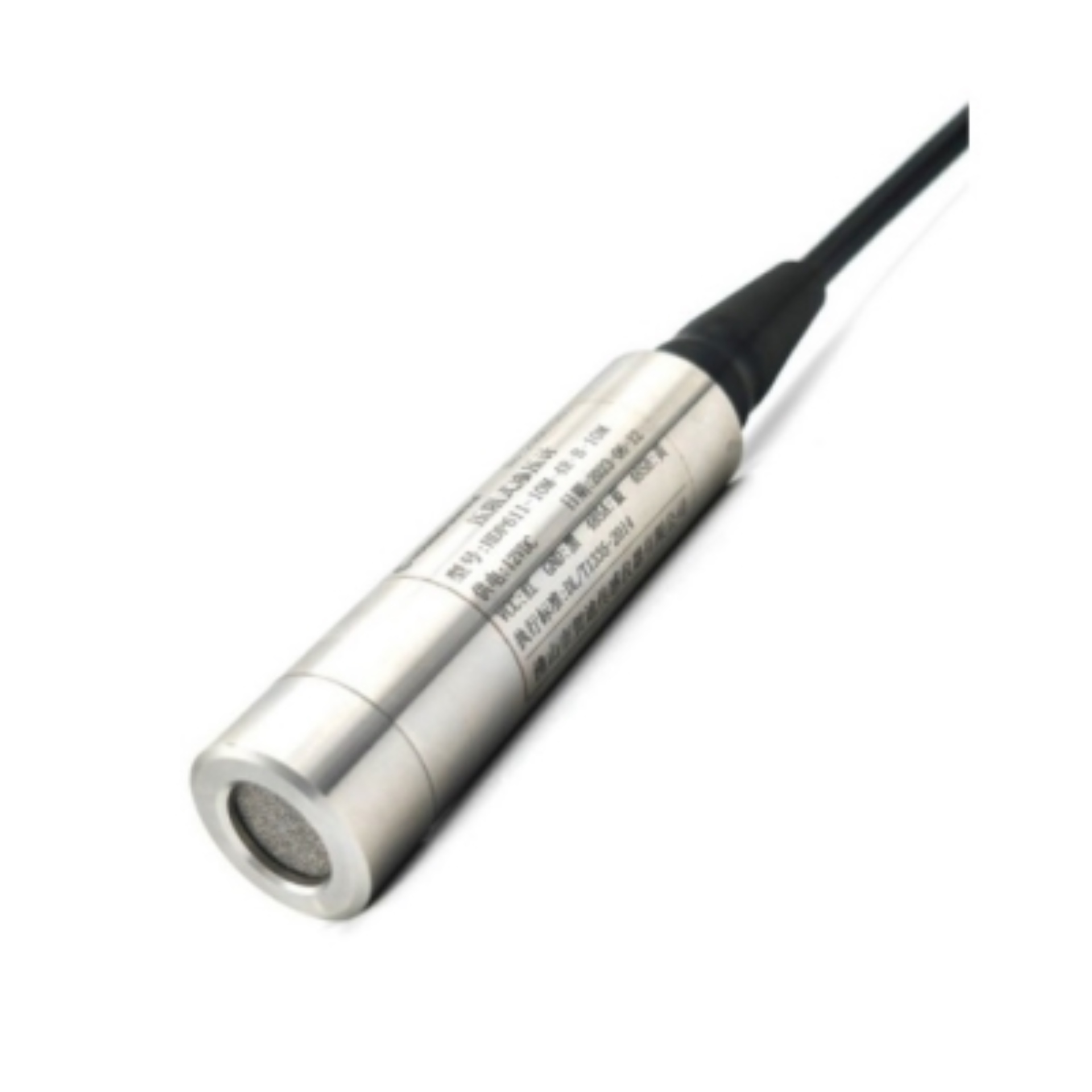

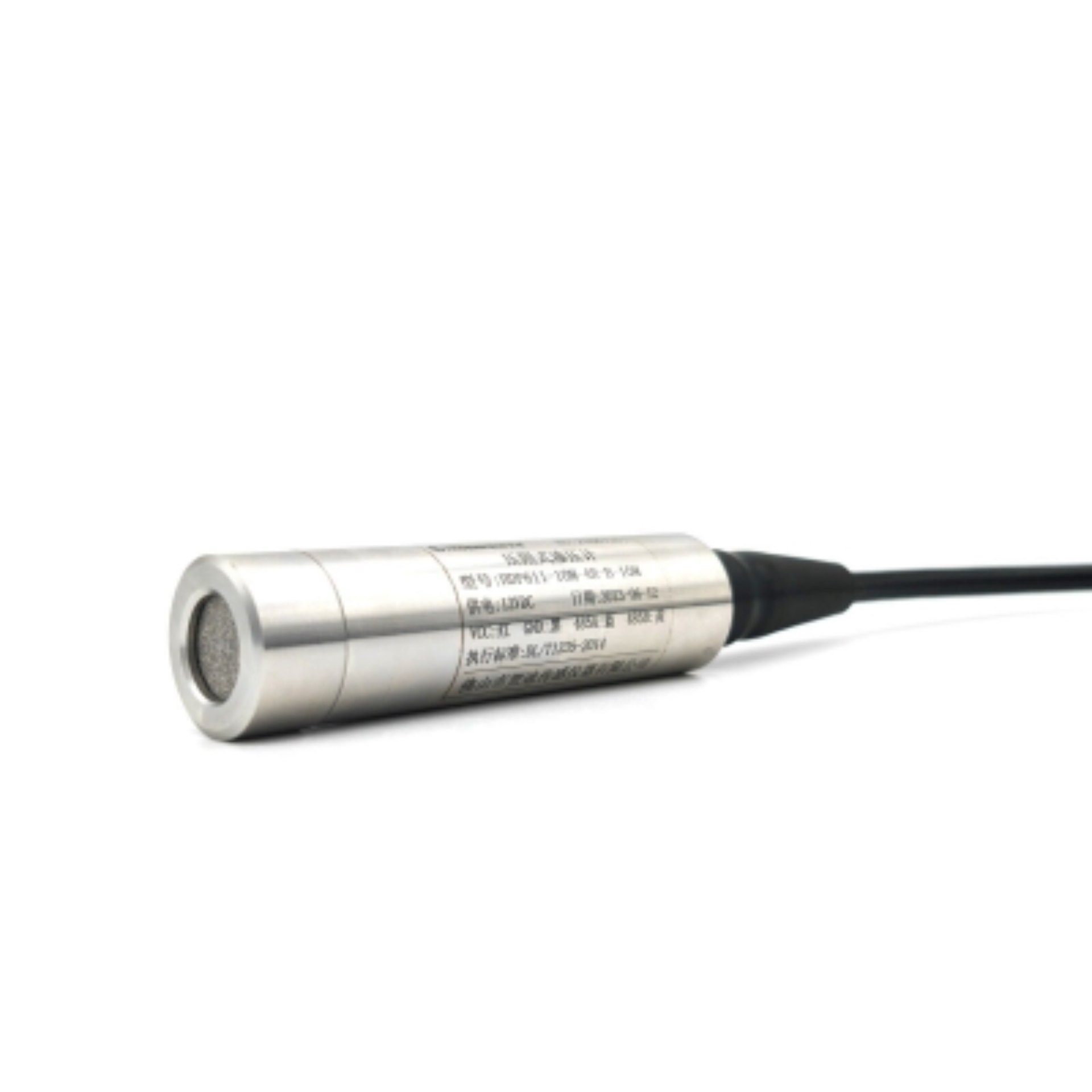

HDP611基坑滲壓計也叫壓阻式液位計/液位變送器,利用芯片的壓阻效應，將水壓力轉換成RS485、4~20mA等信號。滲壓計采用精堪的封裝技術及完善的裝配工藝，全不銹鋼結構、防堵設計，防水導氣專用電纜線與不銹鋼外殼密封連接，確保高精度壓阻敏感芯片、高穩變送電路長期工作無滲漏。

      主要應用于大壩工程、尾礦庫工程安全監測、各類公路、橋梁、隧洞安全監測、土工建筑物基坑安全監測等；也可應用于河流、地下水位、水庫、水塔、水利水電等工程領域基礎的水位測量，水位監測。

產品概述及特點：

   A、采用高精度硅壓芯片；
   B、具有零點、滿量程補償；
   C、高精度和高穩定性放大集成電路；
   D、全封焊結構、抗沖擊、耐疲勞、可靠性高；
   E、輸出信號多樣化（模擬量輸出、數字RS485輸出）；
   F、結構小，外徑Z小可達26mm；
   G、電氣連接采用特殊灌封工藝，配套4芯導氣屏蔽電纜，防護等級達國家IP68標準

產品應用：

   A、水電、大壩、隧道等工程基礎水位測量；
    B、水井、水塔、河流、水庫的水位測量；
    C、污水處理設備、海洋水位、地下水監測；

產品主要參數：

   被測介質： 液體（弱腐蝕性）
    量  程： 0～0.1、0.2、0.35、0.5、0.7、1.0、20.、2.5MPa可選
    輸  出： 4～20mA（二線制）、0～5VDC、0～10VDC、0.5～4.5VDC、1～5VDC等（三線制）、RS485（四線制）
    綜合精度： ±0.25%FS
    供  電： 24V Dc（12～36VDC）
    絕緣電阻： ≥1000 MΩ/100VDC
   負載電阻： 電流輸出型：Z大800Ω；電壓輸出型：大于50KΩ
   介質溫度： -20～85℃
    環境溫度： -20～85℃
    儲存溫度： -40～90℃
    相對濕度： 0～95% RH
    密封等級： IP68
    過載能力： 150%FS
    響應時間： ≤5mS
    穩 定 性： ≤±0.15%FS/年
    振動影響： ≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
    電氣連接： 4/5芯導氣屏蔽電纜全密封；標準配線為量程長度加2米
    壓力連接： 投入式
    連接螺紋材料： 304/316L不銹鋼

     執行標準： DL/T 1335-2014

滲壓計尺寸圖(單位mm)：

滲壓計安裝示意圖：
